池底排泥閥JM742X
- 品牌：???瑞奇閥門
- 型號：???JM742X
-
產品概述
隔膜式池底卸泥閥安裝在各類沉淀水池的底部，通過換向閥的控制排除池底的泥沙及污物。隔膜式池底泄泥閥安裝在自來水公司或其它各類水池旁、水池中，以便隨時排除池內泥沙。隔膜式池底泄泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，隔膜式池底泄泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。工作原理及性能:隔膜式池底泄泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成, 液壓缸是液體工具。液體作為動力,活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。優點：1．隔膜式池底泄泥閥啟閉速度快，排泥效果好。2． 利用自來水壓力源、液動啟閉閥門，投資少，降低設備投資費。3．編程PLC控制程序，可實現遠控、自控、集中控制管理，減輕工人勞動強度。4.無噪音，閥門簡便，省安裝費、省維修費。5、可實行信號反饋，在中控室便可了解閥門的開啟狀況。排泥閥一般有以下結構特點：閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力??；螺桿及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟閉機配套使用進行微機控制。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。 隔膜式池底泄泥閥產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。 液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。（排泥閥）采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
技術參數
公稱壓力：1.0MPa
啟閉動作壓力：0.15～0.6MPa
隔膜傳動介質：清水、空氣
適用介質：原水、清水、污水
工作溫度：0～80℃

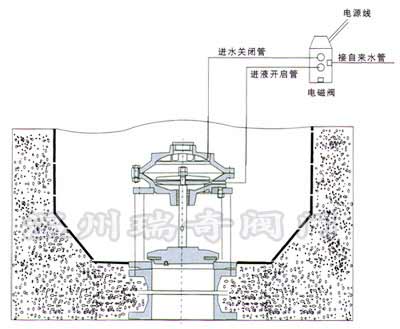

典型安裝
主要零部件材質
|
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
|
材料
|
鑄鐵 、鑄鋼、碳鋼
|
球鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|

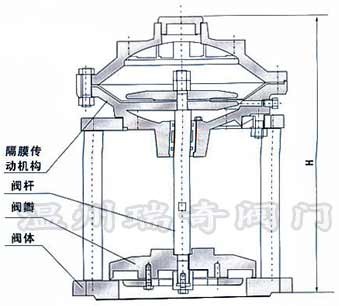

隔膜式池底卸泥閥主要外形連接尺寸法蘭連接尺寸按JB/T 79-94
單位：mm
|
DN
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
260
|
375
|
430
|
525
|
585
|
600
|
680
|
