對夾式氟襯里蝶閥
- 品牌：???瑞奇閥門
- 型號：???D371F
-
產品介紹
本蝶閥閥體與閥板均采用聚四氟乙烯、聚丙烯、聚氯乙烯等襯里，適用于化工、醫藥等工業的強酸、強堿、強氧化劑。有機溶劑等強腐蝕性介質的首選閥門。
主要性能參數
|
公稱通徑 |
DN(mm) |
50～1200 |
|
公稱壓力 |
PN(MPa) |
1.0 |
|
試驗壓力 Ps(MPa) |
密封試驗 |
1.1 |
|
強度試驗 |
1.5 |
|
|
適用介質 |
強酸、強堿及強腐蝕性氣體等 |
|
|
適用溫度 |
- 85℃-205℃ |
|
主要零部件材料
|
名稱 |
材料 |
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼等內襯 |
|
闊板 |
鑄鐵、球墨鑄鐵、碳鋼等全襯 |
|
閥桿 |
碳鋼、 2C r13、不銹鋼襯 |
|
密封圈 |
由閥體襯墊構成、閥板全襯 |
|
填料 |
氟塑料、柔性石墨 |
D71 F、D371 F、D671 F、D971 F連接尺寸
|
通徑 Diameter |
尺 寸 |
|||||||
|
mm |
ihch |
L |
D |
D1 |
H |
H1 |
Z-φ6d |
a |
|
50 |
2 |
43 |
160 |
125 |
75 |
130 |
4-φ18 |
45° |
|
65 |
21/2 |
46 |
180 |
145 |
90 |
140 |
4-φ18 |
45° |
|
80 |
3 |
46 |
195 |
160 |
95 |
160 |
4-φ18 |
22°30′ |
|
100 |
4 |
52 |
215 |
180 |
105 |
180 |
4-φ18 |
22°30′ |
|
125 |
5 |
56 |
245 |
210 |
135 |
200 |
4-φ18 |
22°30′ |
|
150 |
6 |
56 |
280 |
240 |
145 |
220 |
4-φ22 |
22°30′ |
|
200 |
8 |
60 |
335 |
295 |
175 |
260 |
4-φ22 |
22°30′ |
|
250 |
10 |
68 |
390 |
350 |
205 |
290 |
4-φ22 |
15° |
|
300 |
12 |
78 |
440 |
400 |
245 |
340 |
4-φ22 |
15° |
|
350 |
14 |
78 |
500 |
460 |
275 |
370 |
4-φ22 |
11°15′ |
|
400 |
16 |
102 |
565 |
515 |
305 |
400 |
4-φ26 |
11°15′ |
|
450 |
18 |
114 |
615 |
565 |
330 |
425 |
4-φ26 |
9° |
|
500 |
20 |
127 |
670 |
620 |
362 |
480 |
4-φ26 |
9° |
|
600 |
24 |
154 |
780 |
725 |
445 |
560 |
4-φ30 |
9° |
|
700 |
28 |
165 |
895 |
840 |
515 |
620 |
4-φ30 |
7°30′ |
|
800 |
32 |
190 |
1015 |
950 |
580 |
680 |
4-φ33 |
7°30′ |
|
900 |
36 |
203 |
1115 |
1050 |
620 |
720 |
4-φ33 |
6°26′ |
|
1000 |
40 |
216 |
1230 |
1160 |
725 |
780 |
4-φ36 |
6°26′ |
|
1200 |
48 |
254 |
1455 |
1380 |
820 |
900 |
4-φ39 |
5°38′ |

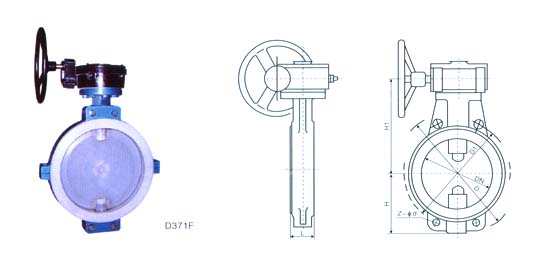

結構圖
.jpg)
