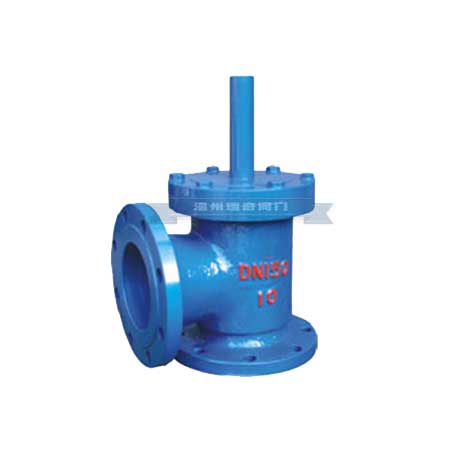

水上式底閥
- 品牌：???瑞奇閥門
- 型號：???SSDF,SSDF-I
-
每臺水泵要需要安裝一只底閥，水上底閥通常要安裝于水面以下，而瑞奇水上式底閥則安裝于水面以上,它是老式的底閥的更新?lián)Q代產品，是比較理想的引水設備而且亦可取代真空泵及抽真空裝置...
一、水上式底閥性能與用途
SSDF水上式底閥又名SSDF-I水上底閥，水上底閥是瑞奇閥門根據客戶需要在老式水上式底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。
主要適應于石油、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套使用。
可在泵前用，代替底閥。可在泵后用，代替止回閥。
二、水上式底閥性能參數
工作壓力：0.6、1.0Mpa
工作介質：水
工作溫度：≤80℃
三、水上式底閥結構與原理
本閥由:
1.閥體
2.閥瓣
3.活塞桿
4.閥蓋
5.定位柱
等零件組成。

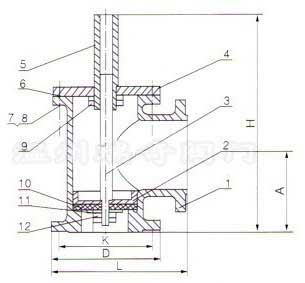

詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
|
